영하 163도의 극한 환경을 극복하고 거대한 바다를 건너 에너지를 나르는 LNG 선박의 화물창 구조 차이에 대해 깊은 의문을 가지고 계셨나요? 이 글은 현대 조선 공학의 정수로 불리는 멤브레인 타입과 모스 볼 타입의 설계 원리부터 역학적 특성, 경제적 파급력에 이르기까지 그 차이가 발생하는 근본적인 원인을 전문적으로 분석하여 독자분들의 호기심을 완벽히 해소해 드립니다. 단순히 형태의 차이를 넘어, 왜 전 세계 선주들이 특정 방식에 열광하는지 그 이면에 숨겨진 데이터 기반의 인사이트와 기술적 필연성을 명확하게 제시하여 글을 읽는 목적을 달성해 드리겠습니다.
LNG 화물창 기술의 기원: 왜 서로 다른 설계가 등장했는가?
액화천연가스(LNG) 운송은 인류가 도전한 가장 난도가 높은 물류 작업 중 하나입니다. 천연가스를 액체 상태로 유지하기 위해서는 표준 대기압에서 무려 -163.5°C라는 초저온을 일정하게 유지해야 합니다. 이 온도에서 일반적인 탄소강은 유리처럼 쉽게 깨지는 ‘저온 취성’ 현상을 보이기 때문에, 선체와 화물을 분리하는 특수한 화물창(Cargo Containment System) 기술이 필수적입니다.
초기 기술의 태동과 독립 탱크의 등장
1960년대 초, LNG 운송이 본격화될 당시 공학자들의 최대 고민은 ‘열수축’이었습니다. 금속은 온도가 급격히 낮아지면 수축하게 되는데, 선체 구조물과 화물창이 직접 연결되어 있으면 이 수축 응력을 견디지 못하고 파손될 위험이 컸습니다. 이에 따라 선체와 화물창을 완전히 분리하여 화물창이 스스로의 무게와 압력을 견디도록 설계한 ‘독립 탱크 방식(Independent Tank)’인 모스 볼(Moss-Type)이 먼저 각광받게 되었습니다.
공간 효율을 향한 집념과 멤브레인의 탄생
반면, 선박이라는 제한된 공간 안에 최대한 많은 양의 LNG를 실어 수익성을 극대화하려는 시도도 이어졌습니다. 선체 내부에 얇은 금속 막(Membrane)을 입히고, 그 사이를 단열재로 채워 선체 자체가 하중을 받쳐주게 하는 ‘멤브레인 방식’이 개발된 것입니다. 이 두 방식의 차이는 결국 ‘안전성을 확보하는 방법론’과 ‘경제적 효율성’ 사이의 기술적 선택지 차이에서 비롯되었습니다.
모스 볼 타입(Moss-Type): 견고함과 안정성의 상징
노르웨이의 모스 로젠버그(Moss Rosenberg) 사가 개발한 이 방식은 멀리서 보아도 한눈에 들어오는 거대한 구형(Sphere) 탱크가 특징입니다.
구조적 특징과 응력 분산 원리
구(Sphere)는 기하학적으로 내부 압력을 가장 균일하게 분산시킬 수 있는 형태입니다. 모스 타입은 두꺼운 알루미늄 합금이나 스테인리스강으로 제작된 독립된 구형 탱크를 선체 내부에 안착시킵니다. 탱크는 ‘스커트(Skirt)’라고 불리는 원통형 지지 구조물에 의해 선체와 연결되며, 선체의 변형이 탱크에 직접 전달되지 않는 구조를 가집니다.
정역학적 안정성: 탱크 자체가 견고한 압력 용기 역할을 하므로 외부 충격에 매우 강합니다.
열수축 대응: 탱크가 선체와 분리되어 있어 초저온 상태에서 자유롭게 수축과 팽창을 반복해도 선체 구조에 무리를 주지 않습니다.
슬로싱(Sloshing) 현상에 대한 압도적 저항력
해상 운송 중 선박이 흔들리면 화물창 내부의 액체 화물도 출렁이게 되는데, 이를 ‘슬로싱’이라 합니다. 멤브레인 방식은 출렁이는 액체가 평평한 벽면에 직접 충격을 가해 구조적 결함을 유발할 수 있지만, 모스 타입은 구형 구조 덕분에 액체의 운동 에너지가 벽면을 타고 분산됩니다. 따라서 화물을 가득 채우지 않은 상태(Partial Filling)에서도 운항이 매우 자유롭다는 독보적인 장점을 가집니다.
멤브레인 타입(Membrane-Type): 현대 조선업의 주류 기술
현재 전 세계 LNG 운항 선박의 절대다수를 차지하는 멤브레인 방식은 프랑스의 GTT(Gas Transport & Technigaz) 사가 원천 기술을 보유하고 있습니다.
얇은 막과 단열층의 하모니
멤브레인 방식은 두께가 불과 0.7mm~1.5mm 정도인 얇은 스테인리스강(Mark III 방식)이나 인바(Invar, NO96 방식) 합금을 사용합니다. 이 얇은 막은 화물이 새지 않게 막아주는 역할만 하며, 실제 화물의 무게와 압력은 그 뒤를 받치고 있는 단열재와 선체 외판이 부담합니다.
인바(Invar)의 마법: 특히 NO96 방식에 사용되는 인바 합금은 열팽창 계수가 거의 0에 가까워, 영하 163도에서도 수축이 거의 일어나지 않는 경이로운 특성을 보여줍니다.
이중 방벽 구조: 만에 하나 발생할지 모를 누출에 대비해 1차 방벽과 2차 방벽으로 구성된 이중 구조를 채택하여 안전성을 확보합니다.
공간 활용의 극대화와 경제성
멤브레인 방식의 가장 큰 장점은 선체 내부의 직사각형 공간을 거의 100% 활용할 수 있다는 점입니다. 모스 타입은 구형 탱크 사이사이에 버려지는 공간(Void Space)이 많지만, 멤브레인 타입은 선박의 하부 곡선만 제외하면 모든 곳에 화물을 채울 수 있습니다. 동일한 선박 크기 대비 적재량이 약 20% 이상 많기 때문에, 한 번의 항해로 더 많은 수익을 내야 하는 대형 가스전 프로젝트에서는 멤브레인 방식이 압도적인 선택을 받습니다.
두 기술의 격차를 만든 결정적 요인 심층 비교
왜 특정 시기에는 모스 볼이 유행하고, 현재는 멤브레인이 시장을 지배하게 되었을까요? 이는 단순히 선호의 문제가 아닌 공학적 한계 돌파의 역사입니다.
유지보수와 제작 난이도
모스 볼 타입은 거대한 알루미늄 구를 용접하는 기술이 핵심입니다. 이는 매우 고난도의 특수 용접 기술을 요하며, 탱크 제작을 위한 대규모 설비가 필요합니다. 반면 멤브레인 방식은 얇은 판을 겹쳐 용접하는 미세 공정이 중요하며, 이는 노동 집약적이면서도 정교한 기술력을 갖춘 한국 조선소들에게 큰 기회가 되었습니다.
선박의 대형화 추세
에너지 수요가 급증하면서 LNG 선박은 점점 커지고 있습니다. 모스 타입은 탱크가 커질수록 무게 중심이 높아져 선박의 복원성에 문제를 일으킬 수 있고, 갑판 위로 솟아오른 탱크가 항해 시야를 가리는 단점이 있습니다. 반면 멤브레인 타입은 선체 내부 깊숙이 화물을 실을 수 있어 저중심 설계가 가능하며, 선박이 대형화될수록 그 구조적 이점이 배가됩니다.
단열 기술의 발전(BOR: Boil-Off Rate)
액체 상태의 LNG는 자연적으로 기화되어 가스(BOG)가 발생합니다. 과거에는 모스 타입의 단열 성능이 우수하다고 평가받았으나, 최근 멤브레인 방식에 적용되는 폴리우레탄 폼 및 강화 단열재 기술이 비약적으로 발전하면서 일일 기화율을 0.07% 수준까지 낮추는 데 성공했습니다. 이는 멤브레인 방식이 가진 유일한 약점 중 하나를 공학적으로 극복한 사례입니다.
한국 조선업의 위상과 차세대 화물창 기술
대한민국이 세계 LNG선 시장을 석권한 배경에는 멤브레인 방식의 시공 능력을 극한으로 끌어올린 공로가 큽니다. 하지만 원천 기술료를 프랑스 GTT 사에 지불해야 하는 경제적 한계를 극복하기 위해 한국만의 독자 기술 개발도 활발히 진행되고 있습니다.
KC-1 및 KC-2: 한국 가스공사와 조선 3사가 공동 개발한 한국형 멤브레인 화물창입니다.
SOLIDUS 및 AMIGO: 각 조선사가 독자적으로 개발한 차세대 화물창 시스템으로, 더 낮은 기화율과 더 높은 구조적 강성을 목표로 합니다.
이러한 기술적 흐름은 결국 ‘더 안전하게, 더 많이, 더 적은 손실로’라는 해상 운송의 본질적 가치를 향해 수렴하고 있습니다.
투자 인사이트: 어떤 선택이 옳은가?

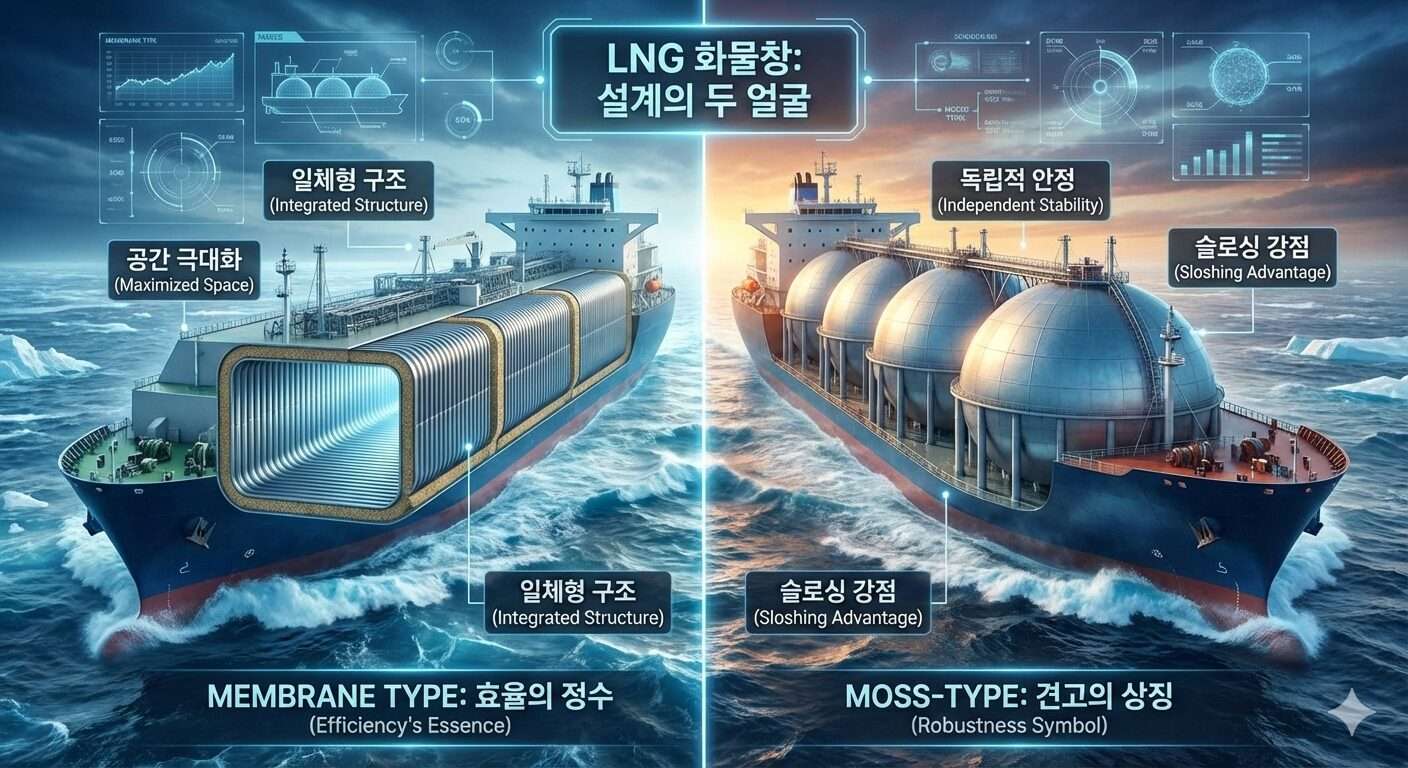

결론적으로 멤브레인 타입과 볼 타입의 차이는 ‘구조적 독립성을 통한 절대적 안전(Moss)’과 ‘선체 일체화를 통한 극강의 효율(Membrane)’이라는 가치 판단의 결과물입니다. 과거 기술력이 부족하던 시절에는 모스 타입이 신뢰의 상징이었으나, 소재 공학과 정밀 시공 기술이 발전한 현재는 멤브레인 타입이 경제성과 안정성을 모두 잡으며 표준으로 자리 잡았습니다.
에너지 전환의 시대, LNG는 가교 에너지로서 그 비중이 더욱 커질 것입니다. 그 핵심 혈관인 LNG 선박의 화물창 기술을 이해하는 것은 현대 산업 기술의 흐름을 읽는 것과 같습니다. 이 글이 여러분께 전문적인 지식과 함께 미래 기술을 바라보는 통찰력을 제공했기를 바랍니다.
참고 자료
GTT (Gas Transport & Technigaz), “Membrane Containment System Specification & Evolution”, 2024. https://www.gtt.fr
KIGAM (한국지질자원연구원), “에너지 자원 운송 기술의 역사와 미래”, 2025, https://www.kigam.re.kr/
H. S. Choi et al., “A Comparative Study on Sloshing Impact Pressure in Membrane and Moss-Type LNG Carriers”, Journal of Marine Science and Technology, 2023.
